ZAMEL Sterownik Radiowy rolet Dopuszkowy na Pilot

Bezprzewodowy sterownik rolet na WiFi lub Pilota

ZAMEL EXTA Life SRP-22

Połączenie zalet systemu radiowego i WiFi !

Wykorzystaj możliwości dalekiego zasięgu i stabilności sygnału radiowego w połączeniu z inteligentnym zarządzaniem w aplikacji na Smartfony.

Funkcja dostępna wyłącznie po podłączeniu centrali EFC-01 nie dołączonej do zestawu, dostępne w naszej ofercie.

? Umożliwia zdalne sterowanie roletami okiennymi lub innymi urządzeniami napędzanymi silnikami jednofazowymi 230 VAC.

? EXTA Life możesz sterować np. dedykowanymi pilotami, aplikacją mobilną w telefonie (po podłączeniu centrali EFC-01) lub też tradycyjnym przyciskiem żaluzjowym (po podłączeniu nadajnika dopuszkowego)

? Za pomocą jednego odbiornika radiowego SRP-22 możesz sterować 1 roletą

? SRP-22 jest dwukanałowym odbiornikiem dopuszkowym do puszki

? System EXTA Life posiada również sterowniki dopuszkowe i modułowe które umożliwią zdalne sterowanie bez przerabiania już istniejącej instalacji elektrycznej

? Dzięki komunikacji dwukierunkowej pomiędzy odbiornikiem a kontrolerem aktualny stan rolety wskazywany jest w aplikacji mobilnej za pośrednictwem odpowiedniej ikony oraz parametru „poziom zamknięcia”.

Komunikacja dwukierunkowa umożliwia także parametryzację sterownika oraz zdalne dopisywanie nadajników (bez fizycznego dostępu do odbiorników). Algorytm kodowania ramek zapewnia bezpieczeństwo sterowania, co ma szczególne znaczenie w przypadku rolet okiennych i bram garażowych.

EXTA LIFE - DOM W ZASIĘGU RĘKI!

▶️ System Inteligentny dom EXTA LIFE to komfortowe, bezprzewodowe sterowanie domowymi instalacjami oświetlenia, ogrzewania, rolet oraz napędów bram.

▶️ Dzięki dwukierunkowej komunikacji radiowej użytkownik w dowolnym momencie może sprawdzić instalacji, otworzyć bramę, włączyć światło lub opuścić rolety okienne.

▶️ Transmisja pomiędzy elementami systemu jest kodowana co gwarantuje wysoki poziom bezpieczeństwa transmisji.

▶️ Duży zasięg działania aż do 350m w terenie otwartym zapewnia poprawną pracę systemu w domach, biurach, lokalach

Aplikacja mobilna na Android i iOS

System EXTA LIFE nastawiony jest głównie na zarządzanie odbiornikami z poziomu urządzeń mobilnych z systemem Android oraz iOS lub za pomocą pilotów

System jest prosty w instalacji i konfiguracji. Sterowanie za pomocą aplikacji zostało tak zaprojektowane, aby zarządzanie było sprawne i intuicyjne.

System EXTA LIFE obejmuję ze sobą grupę współpracujących urządzeń takich jak

• Odbiorniki
• Nadajniki
• Czujniki
• Kontrolery

System EXTA LIFE jest i kompatybilny z systemem EXTA FREE co znacznie poszerza możliwości konfiguracji inteligentnego domu.

Cechy funkcjonalne produktu

• Sterownik SRP-22 pozwala na ustawienie rolet w dowolnej wybranej przez siebie pozycji. W każdej chwili można sprawdzić ustawienie każdej z rolet.

• Sterowniki rolet mogą być kontrolowane indywidualnie za pomocą przycisków lokalnych, grupowo, a także centralnie. Działanie każdego ze sterowników programowane jest indywidualnie.

• Inteligentny dom exta life steruje praca rolet koordynując ją z pracą oświetlenia. Rolety rano automatycznie się otwierają, a o zmierzchu zamykają. W tym samym momencie uruchamiane jest płynnie oświetlenie.

• SRP-22 pozwala na automatyczny update oprogramowania w urządzeniu. Dzięki temu automatyka nigdy się nie starzeje.

• Odbiornik SRP-22 może być sterowany z wielu różnych nadajników jednocześnie zapewniając maksymalny komfort użytkownika.

SRP-22 poza kontrolerem może być równolegle sterowany z poziomu nadajników systemu exta life.

Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc.

Urządzenie przeznaczone jest do montażu w puszkach instalacyjnych pod- i natynkowych.

Odbiornik posiada zaimplementowaną funkcję zdalnej aktualizacji oprogramowania z poziomu kontrolera.

Programowany czas ruchu rolety oraz możliwość zdefiniowania do czterech ustawień ulubionych dodatkowo zwiększają funkcjonalność sterownika.

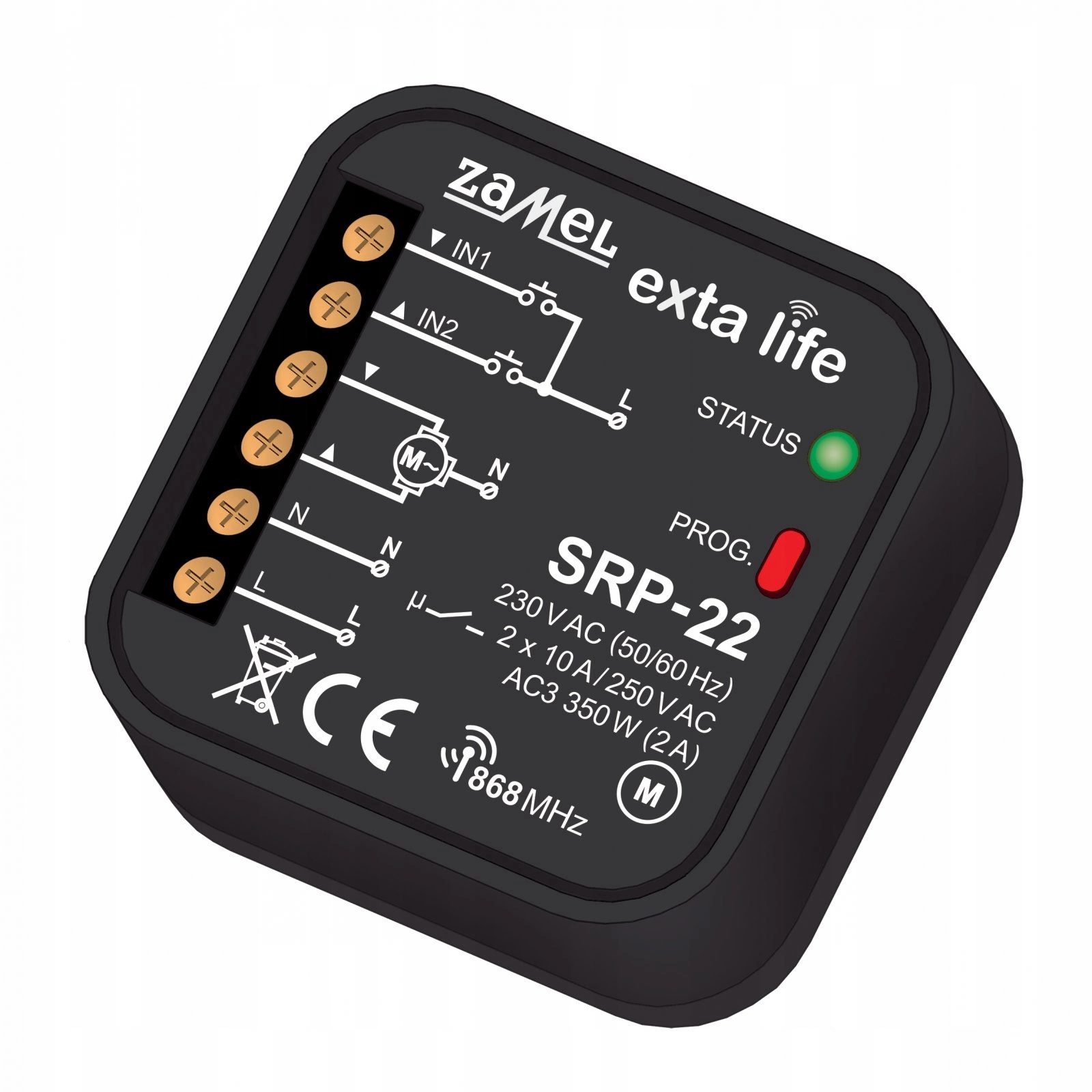

Wygląd sterownika

1. IN1 –zacisk do podłączenia przycisku roletowego (domyślnie ruch rolety w dół)
2. IN2 – zacisk do podłączenia przycisku roletowego (domyślnie ruch rolety w górę)
3. Zacisk do podłączenia silnika rolety (kierunek dół)
4. Zacisk do podłączenia silnika rolety (kierunek góra)
5. Zaciski zasilające L, N
6. Dioda sygnalizacyjna - RGB (odbiór / nadawanie / status)
7. Przycisk programowania

Montaż

Przed rozpoczęciem instalacji należy upewnić się czy na przewodach przyłączeniowych nie występuje napięcie. Do instalacji należy użyć wkrętaka krzyżowego o średnicy do 3,5 mm.

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
4. Zamontować urządzenie SRP-22 w puszce instalacyjnej.
5. Załączyć obwód zasilania i sprawdzić poprawność działania.

Film przedstawiający montaż i zastosowanie sterownika SRP-22

Link: https://youtu.be/MQ6m2xlDcqE

Dane techniczne:

• Znamionowe napięcie zasilania: 230 V AC
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór mocy: 0,45 W – czuwanie ( Standby )
• Rodzaj sterowania: bezprzewodowe i przewodowe
• Transmisja: radiowa, pasmo ISM 868 MHz ( 868,50 MHz )
• Sposób transmisji: dwukierunkowa – 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 330 m w terenie otwartym
• Sygnalizacja optyczna (transmisja / programowanie): dioda LED RGB
• Maksymalna ilość sparowanych przycisków: 96 par
• Informacja o aktualnym stanie odbiornika: tak-w aplikacji mobilnej EXTA LIFE ( % stopień zamknięcia rolety + ikona )
• Tryby pracy przy współpracy z nadajnikami systemu EXTA LIFE: lokalny, centralny, 2 ustawienia „ulubione”
• Tryby pracy przy współpracy z kontrolerem EFC-01: otwórz, zatrzymaj, zamknij; % stopień zamknięcia rolety ustawiany za pomocą suwaka; maksymalnie 4 ustawienia „ulubione”
• Ilość wejść zewnętrznych: 1
• Współpraca z przyciskami żaluzjowymi*: tylko przyciski żaluzjowe odbijające, przyciski pojedyncze lub podwójne
• Tryby pracy dla wejścia zewnętrznego*: lokalny lub centralny – w przypadku trybu lokalnego i przycisku podwójnego możliwość wywołania 2 ustawień „ulubionych”
• Czas ruchu rolety**: programowany w zakresie od 1 s do 10 min.
• Parametry styków przekaźnika: 2NO 5 A / 250 V AC AC3 2500 VA (styki napięciowe)
• Maksymalne obciążenie: 350 W (2 A) – klasa AC3
• Wspierane silniki: jednofazowe 230 VAC z wyłącznikami krańcowymi lub przeciążeniowymi
• Temperaturowy zakres pracy: -10 55 °C
• Stopień ochrony obudowy: IP20
• Klasa ochronności: II
• Wymiary: 47,5 x 47,5 x 20 mm
• Waga: 0,040 kg
• Zgodność z normami: PN-EN 60669, PN-EN 60950, PN-EN 61000, PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2

* Tryb pracy wejść zewnętrznych (lokalny / centralny) jest programowany wyłącznie z poziomu aplikacji mobilnej przy współpracy z kontrolerem EFC-01. Domyślnie wejścia są przystosowane do pracy w trybie lokalnym. Rodzaj przycisku (pojedynczy lub podwójny) może być programowany z poziomu aplikacji mobilnej oraz sprzętowo (zwarcie wejść zewnętrznych). Ustawienia „ulubione” dla nadajników radiowych oraz wejść zewnętrznych (w trybie lokalnym) mogą być programowane z poziomu aplikacji oraz z poziomu sterownika. Ustawienia „ulubione” programowane są niezależnie dla nadajników radiowych i wejść zewnętrznych (lokalnych) oraz wywołań z poziomu aplikacji mobilnej

**Czas ruchu rolety programowany jest z poziomu sterownika lub z poziomu aplikacji mobilnej przy współpracy z kontrolerem EFC-01.
