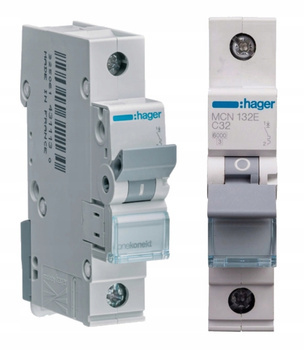

Wyłącznik Nadprądowy MCN132E 1F C32

HAGER MCN132E

☑️ Zabezpiecza instalacje elektryczną przed skutkami zwarć i przeciążeń.

☑️ Mogą także służyć jako środek ochrony przed porażeniem elektrycznym

☑️ samoczynnie wyłącza w przypadku zwarcia o pomijalnej impedancji pomiędzy przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym.

☑️ Wymiary:

• Wysokość: 83 mm
• Szerokość: 17,5 mm
• Głębokość: 70 mm

W zestawie znajduje się:

• 1 szt. Wyłącznik Nadprądowy HAGER MCN132E

Konstrukcja

• Liczba biegunów chronionych: 1
• Liczba biegunów: 1 P
• Układ biegunów: 1 P
• Charakterystyka wyzwalania: C

Charakterystyka elektryczna

• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Napięcie znamionowe łączeniowe Ue (AC): 230 / 400 V
• Typ napięcia zasilającego: AC
• Częstotliwość: 50/60 Hz

Napięcie

• Znamionowe napięcie izolacji Ui: 500 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V

Prąd

• Prąd znamionowy In: 32 A
• Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13 / 1,45 In
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5 / 10 In
• Znam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1: 6 kA
• Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2): 10 kA

Moc

• Całkowite straty mocy dla prądu znamionowego: 4,4 W
• Straty mocy na biegun dla prądu znamionowego: 4,4 W

Wytrzymałość

• Wytrzymałość elektryczna (liczba cykli): 4000

• Wytrzymałość mechaniczna (liczba cykli): 20000

Produkty marki HAGER

• Im większe są wymagania z zakresu bezpieczeństwa rozdzielnic elektrycznych, tym bardziej kompaktowe i wydajne są nasze urządzenia.
• Dzięki innowacyjnemu połączeniu wyłączników rożnicowoprądowych i nadprądowych oraz szynom fazowym, Twoja praca nabierze rozpędu.
• Ponadto nasze systemy połączeń quickconnect są najlepszym przykładem oszczędności czasu i przestrzeni. Działają zgodnie z zasadą "wtykaj zamiast przykręcać".

✔️ Zaciski wyjściowe z systemem quickconnect- To proste – wtykaj zamiast przykręcać.

✔️ Zaciski- Łatwe otwieranie zacisków wyjściowych (wkrętak płaski o rozmiarze 0,4 × 2,5 × 75)

✔️ Punkty kontrolne- Prosta i pewna kontrola napięcia

✔️ Zatrzask QuickSnap- Szybka deinstalacja bez kłopotliwego demontażu innych podzespołów

✔️ Pola opisowe- Przezroczysta klapka chroni opisy przed zniszczeniem

✔️ Przedni zacisk BiConnect sytemu wtykowego quickconnect- Bezpieczne i szybkie łączenie z szyną fazową

✔️ Tylny zacisk BiConnect z mocowaniem śrubowym- Zabezpiecza przed błędnym podłączeniem przewodu
