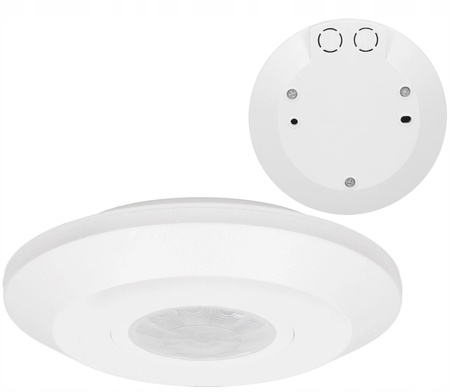

Czujnik Ruchu Ultra Płaski MINI 360° IP20

ORNO OR-CR-258

• Typ czujnika: podczerwień
• Kąt widzenia: 360st.
• Zasięg detekcji: Ø8m
• Max. obciążenie: 800W

✔️ Małogabarytowy, ultra płaski czujnik, służy do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi.

✔️ Oświetlenie jest włączane za pomocą czujnika ruchu PIR, który działa nad podczerwień.

✔️ Pozwala on na włączenie oświetlenia pod wpływem ruchu obiektu wydzielającego ciepło w obrębie pola widzenia czujnika i pozostaje włączone tak długo jak długo czujnik ruchu wykrywa ruch w obrębie pola widzenia.

✔️Czujnik współpracuje z oświetleniem LED-owym.

✔️ Jeśli w ustawionym czasie nie zostanie wykryty ruch oświetlenie lub inne podłączone urządzenie elektryczne zostanie automatycznie wyłączone.

✔️Potencjometry do regulacji:

• czasu świecenia i czułości natężenia światła.

Zestaw Zawiera:

• 1 szt. Czujnik Ruchu Ultra Płaski OR-CR-258

Funkcje Czujnika

? Regulacja natężenia światła LUX:

• Ustawienie to określa przy jakim natężeniu światła urządzenie przestaje wykrywać ruch, pozostając w trybie oczekiwania.
• Zabezpiecza to przed niepożądanym włączaniem oświetlenia podczas dnia.

? Regulacja czasu świecenia TIME:

• Pokrętło umożliwia określenie czasu przez jaki urządzenie będzie działało po aktywacji czujnika.
• Czas świecenia liczy się od momentu wykrycia ruchu do momentu wyłączenia.

Instalacja

1. Wyłącz zasilanie.

2. Sprawdź odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

3. Usuń górną pokrywę poprzez przekręcenie w kierunku przeciwnym do ruchu wskazówek zegara (rys.3).

4. Podłącz zasilanie i wszystkie przewody elektryczne, zgodnie ze schematem podłączenia przewodów (rys.2).

5. Podstawę zamocuj do sufitu za pomocą śrub.

6. Zamocuj górną pokrywę czujnika.

7. Włącz zasilanie i przetestuj czujnik

Specyfikacja techniczne:

• Typ czujnika: podczerwień
• Kąt widzenia: 360st.
• Zasięg detekcji: Ø8m
• Napięcie zasilania: 230V~, 50Hz
• Max. obciążenie: 800W
• Stopień ochrony: IP20
• Kolor: biały
• Regulacja natężenia światła LUX: Tak
• Zakres regulacji natężenia światła LUX: <32000lux
• Regulacja czasu świecenia TIME: Tak
• Zakres regulacji TIME: min: 10 sek. 3 sek.; max: 15 min. 2 min.
• Regulacja zasięgu detekcji SENS: Nie
• Montaż: Natynkowy

Wymiary czujnika:

• Średnica: Ø102 mm
• Głębokość: 24,9 mm
